Монтаж этажного кроссового шкафа.

Задача.

​

     Проверка, доработка и ввод в эксплуатацию локальной вычислительной сети. Шкаф установлен, провода подведены. После предыдущих владельцев осталась одна смонтированная патч-панель. Необходимо разобраться с остальными кабелями витой пары, так как они обрезаны и маркировка отсутствует.

     В завершении составляем небольшое подобие кабельного журнала.

Короленко 3 этаж Левое крыло

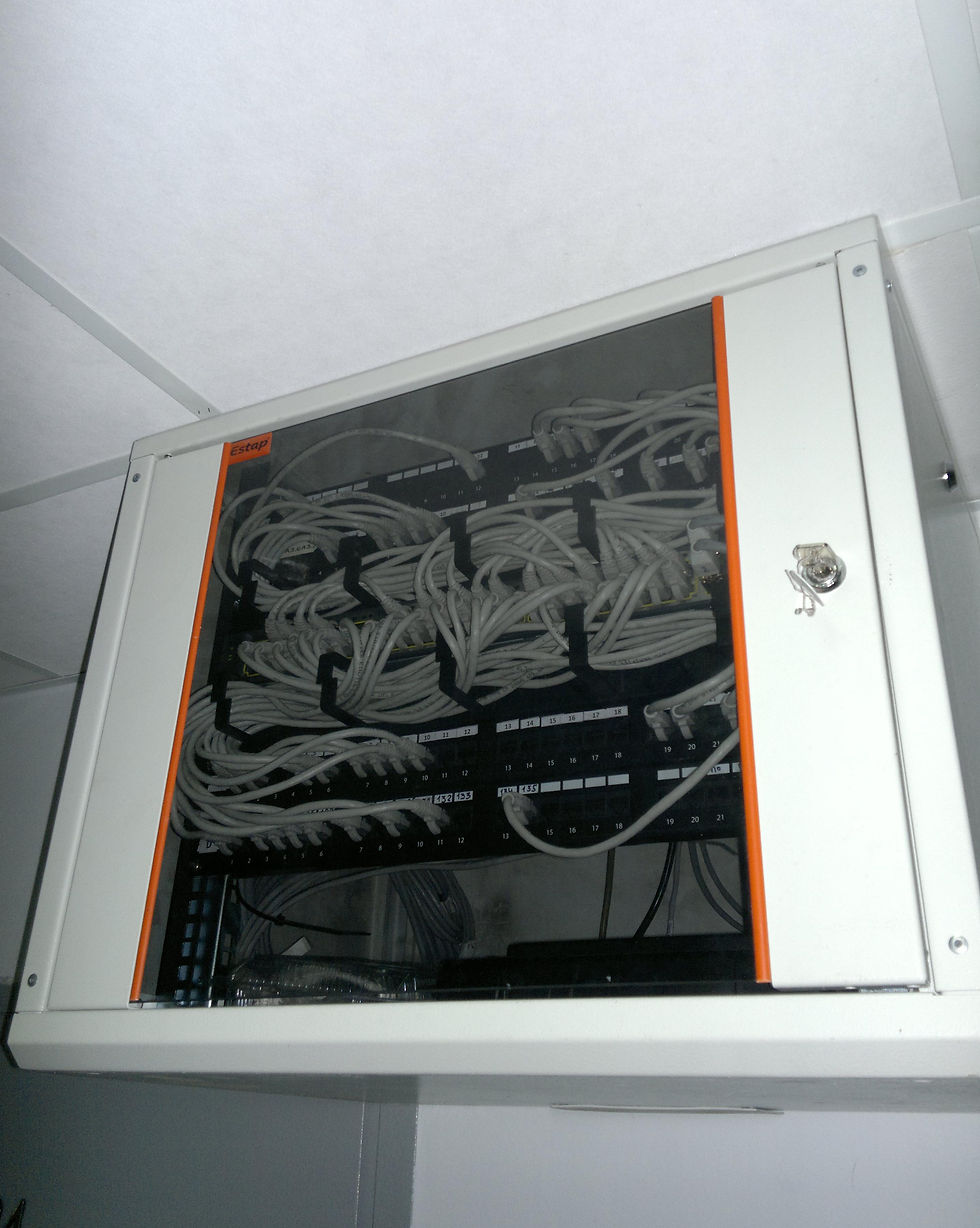

Навесной кроссовый шкаф 9 юнитов.

​

Внутри шкафа:

- ИБП APC Back-UPS ES550;

- коммутатор Cisco Catalyst 3750 (PoE) на 48 портов;

- 4 патч-панели по 24 порта.



   Патч-панели имеют нумерацию сверху вниз и обозначаются большими латинскими буквами от A до D.

Порты патч-панелей нумеруются соответственно их порядковому расположению и заводской маркировке, от 1-го до 24-х.



   Сетевые розетки в кабинетах (далее по тексту розетки) пронумерованы по принципу X<порядковый номер>, где X – буква патч-панели, <порядковый номер> - порт патч-панели.

Примеры:

Розетка A12 ведёт в патч-панель A, в порт 12.

Розетка C8 ведёт в патч-панель C, в порт 8.



Примечание.

Нумерацию розеток в кабинетах вида «1.а7», «авс» и прочее, считать недействительной.
